SAPATEIRA OU ARMÁRIO FEITO COM CANOS DE PVC

A algum tempo atras, havia mostrado como fazer uma sapateira feita basicamente com placas de pvc(clic aqui para ver),nesta, trago 04  novidades, uma estrutura ou o esqueleto feito com canos de esgoto em pvc de 40 mm,a confeção de uma peça que facilitou e muito na construção desta estrutura, uma peça chamada finalização de canto e a outra,o uso de uma cola que mostrou resultados satisfatório na fixação de todo material, dispensando assim os tradicionais parafusos..dando um tom mais moderno na peça.
Nos videos do youtube, eu havia dado o titulo ao vídeo de :'' sapateira feita com canos de pvc'',mas os colegas vão perceber no passo a passo que a aplicação dessa peça pode ser de uso variado,como por exemplo um armário, bacão de cozinha, uma cômoda , uma mesinha, um pequeno guarda roupas etc, isto porque essa estrutura de canos de esgoto de pvc dá essa liberdade,sem mais delongas, vamos ao nosso passo a passo.

MATERIAIS A SEREM USADOS

O modelo mostrado nesta postagem é de uma peça de tamanho pequeno,mas como disse anteriormente ele pode ser feito em vários tamanhos, o material que será utilizado sao:
  1. canos de esgoto pvc de 40 mm
  2. joelhos de esgoto de 40 mm
  3. tampões de esgoto de 40 mm
  4. arremate em ''U''
  5. placas de pvc
  6. cola adesiva para pvc flexível
  7. fita dupla face
  8. puxadores para as portinhas
  9. moldura de pvc
  10. finalização de canto para forro de pvc

MEDIDAS DAS PEÇAS



A medida das peças fica a critério de cada um,pois a confecção dessa peça te dá a liberdade de fazer de acordo com sua necessidade e ambiente,mas para efeito de curiosidade, esta peça mostrada terá as seguintes medidas:
estrutura ou esqueleto: altura 54 cm,largura 41 cm e de fundo 29 cm
sapateira depois de revestida: 57 cm de altura,45 cm de largura e 36 cm de fundo.
percebam que o esqueleto depois de revestido, ganha uma massa significativa, portanto quando for fazer as medidas, preste muita atenção neste detalhe.

Antes de iniciar a montagem de nosso esqueleto de pvc, deveremos confeccionar uma peça que posso dizer que seria uma peça chave na composição desse esqueleto, trata se de um joelho com 3 saídas9, uma peça que você não encontra para vender em estabelecimentos comerciais, a confecção desta peça se dá da seguinte forma:


01 peça pronta

02 pegue um tampão de 40 mm

03 faça um furo com broca ou um prego aquecido no fogo ...
 ...faça o mesmo com o joelho de esgoto de 40 mm


04

05 perceba que existe uma marca que pode facilitar na hora de fazer o furo.

06 de preferencia, faça um furo menor que a espessura do parafuso, isso vai deixar a peça mais fixa.

07

08 peça pronta

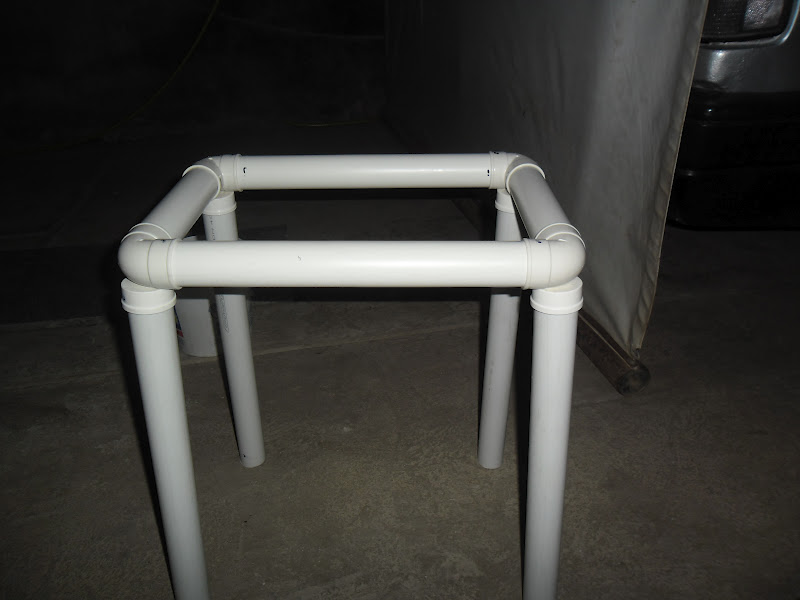

 UNINDO AS PEÇAS DO ESQUELETO

Depois de cortadas as peças vamos agora unir a base e a parte superior , e logo depois ligar as duas peças com os canos que serão a altura de nossa peça, veja imagens abaixo:

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

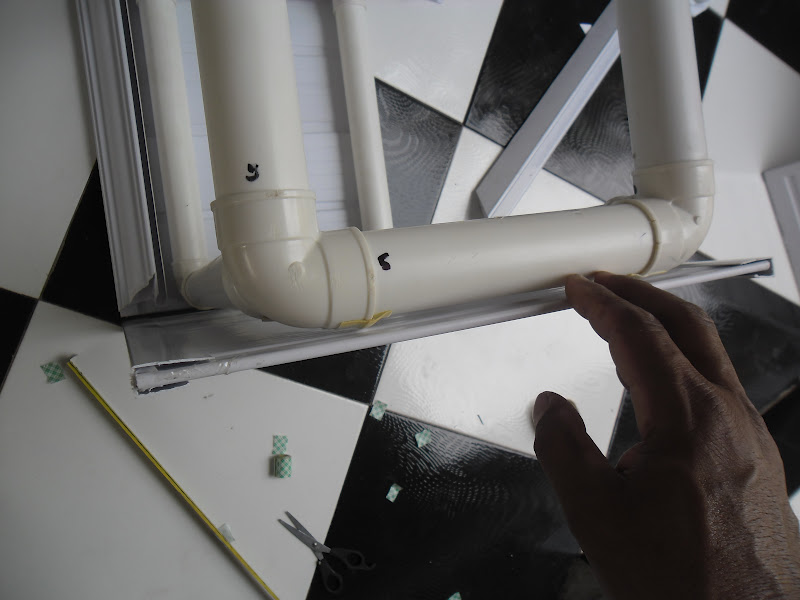

MEDINDO AS PLACAS E MOLDURA DE PVC PARA REVESTIR A PEÇA

O próximo passo será revestir a nossa peça, para isso é necessário levar em consideração o espaço que será ocupado pela moldura onde vão ficar as portas e a parte do fundo onde irá ficar a tampa.

para isso pegue uma peça maior que a largura do esqueleto...

36
coloque no fundo da peça....

37

38 peque um pedaço de moldura de pvc

39 coloque na frente e em cima da placa de pvc

40 coleque uma placa simulando a porta 01

41 deixe um espaço de 2 cm entre a moldura e o cano do esqueleto...
42 ..pois aqui irá ficar a 2ª porta deslizante.


Na parte detrás da peça também será necessário um espaço para que seja apoiado o tampão  veja:
43 parte detrás....

44 deverá ter o espaço do tampão

45

 Depois de feita a simulação com as peças soltas, você ira medir e fazer o recorte nas placas de pvc.

46

47 com exceção da frente e fundo, todas as peças terão a mesma medida

48 cortada as peças, iremos unir com o arremate em ''U''

49

50

51

52

53

54

55

Todas as 04 peças das laterais prontas.

56

COLAGEM DAS PLACAS NO ESQUELETO

Como eu havia dito inicialmente,para evitar o uso de parafusos,recorri a dois sistemas de colagem, uma delas seria a fita adesiva de silicone dupla face, e a outra seria uma cola adesiva para pvc flexível, o resultado foi bastante satisfatório.

57 fita adesiva dupla face

58 cola adesiva para pvc flexível

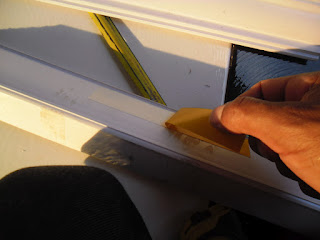

 OBS: sempre lixe as partes a serem unidas, o pvc é um material muito liso e isso dificultaria uma aderência mais eficaz.
59


60 recorte a fita

61 esses é o ponto de contato das peças no cano.

62 remova a proteção

63 essa é a parte do fundo..

64 que será fixa na placa de baixo...

65 coloque a moldura solta pra saber onde a peça deverá ser fixada..
66 peça ajuda nesta hora..

67 não esqueça do espaço de 2 cm

68 faça uma ligeira pressão pra fixar bem

69
70 use a cola para reforçar

71..agora as laterais..

72


73
74

75


76

77
78
OBS: USE FITA CREPE DE FORMA TEMPORÁRIA PARA DAR UM APERTO NECESSÁRIO PARA A COLAGEM DAS PLACAS.
79

 Perceba que a parte de cima ainda não deverá ser colada, isso porque as molduras e as portas deverão ser encaixadas ai.


80

PREPARANDO AS MOLDURAS DAS PORTAS

Existe aqui no blog, várias postagens de como fazer o recorte das molduras, você pode pesquisar no post do mini armário, no balcão de pvc, nas portinhas feita com sobras de pvc etc, mas estarei mostrando como e feita para relembrar.

Depois de colado os fundos da peça e da lateral...

81
82 ....Você irá medir a altura e a largura..


83 e fazer um recorte em diagonal

veja vídeo postado no youtube uma técnica nova pra fazer esse corte diagonal:



84

85

86

87
88

89


COLANDO AS MOLDURAS E A PARTE DE CIMA DA PEÇA

Depois de medido a moldura, iremos colar a parte do fundo e das laterais, iremos encaixar as porta e depois lacrar colando a parte de cima de nossa peça.

90

91 pegue a parte de baixo da moldura

92 cole um pedaço de fita dupla face

93 remova o lacre

94 não se esqueça de lixar antes as partes

95 passe a cola

96

97 junte as peças

98 faça o mesmo ás laterais

99

Coloque agora a porta que vai correr atrás, lembre que ela deverá ser menor que a altura da peça, isto possibilitará de ele poder correr livremente,veja:

100

101 coloque a segunda porta

102

103

104 lacre coma moldura de cima...

105

Agora iremos colar a parte de cima para lacrar toda a parte frontal da peça...

106 coloque o adesivo e a cola nos pontos de contato do cano de pvc....

107

108 passe um pouco também na peça de cima...

109 junte

110 finalize essa etapa usando a finalização de canto, se desejar pode colar.

11

112
  Agora instale os puxadores....
113

114

115 na parte detras..

 Fixe as divisórias ao cano de pvc, eu não fiz essa parte, mas você pode  fazer um furo no cano e colocar uma barra de ferro para servir de apoio para as divisórias ou até mesmo fixar parafusos nos canos também.Depois disso basta fechar a parte detrás usando o mesmo método da lateral



116







VEJA NA ÍNTEGRA VÍDEO POSTADO NO YOUTUBE SOBRE O PASSO A PASSO DESTA PEÇA:



  1. gravatar

    # by Unknown - 20 de setembro de 2012 18:08

    uau. conheci o blog hoje e estou gostando das dicas, vlw

  2. gravatar

    # by ed. . - 21 de setembro de 2012 17:08

    valeu ..seja bem vindo...abraço

  3. gravatar

    # by casa de fifia - 25 de setembro de 2012 07:26

    aff que trabalheira, cansei só em ver rsrs



    bacione

  4. gravatar

    # by ed. . - 1 de novembro de 2012 11:22

    opa,,,valeu irmão,,,abraço e obrigado pela visita,,,fica com Deus

  5. gravatar

    # by Cássia Leite - 24 de novembro de 2012 06:12

    O seu trabalho é fantástico. Assim disse a poetisa Cora Coralina: "Feliz quem transfere o que sabe e aprende o que ensina." Parabéns! Gostaria de receber as medidas exatas para fazer uma sapateira de cano de PVC d 1m x 0,6m x 0,4m de profundidade e também a quantidade de material a ser gasto. Obrigada!!

  6. gravatar

    # by ed. . - 25 de novembro de 2012 14:59

    oi cassia tudo bem com vc? me desculpe o atraso em te passar a lista do material..to numa correria danada..mas vamos lá..a lista seria esta:
    08 placas de pvc de 1,05 cm
    04 placas de pvc de 0,65 cm
    02 barras de cano de esgoto de 40 mm, pode ser classe B
    01 moldura
    01 arremate em ''U''
    08 joelhos de 40 mm
    08 tampóes de 40 mm
    02 puxadores para a portinha
    01 cola adesiva para pvc flexível
    04 finalização de canto (opcional)
    obs: caso vc queira fazer prateiras ou repartições na sapateira ou no balcão, acrescente 04 ''T''s de 40 mm e mais dois pedaços de placas de pvc de 65 cm
    20 parafusos
    oi casia, pode ser que sogre um pouco de material porque alguns deles as lojas so vendem completo como é o caso da moldura e do arremate ''U''
    espero que dê tudo certo ai pra vc..não se assuste com a lista de material ou com a quantidade de fotos no blog..as fotos são pra deixar mais detalhada o passo a passo..no final é muito simples de fazer...caso queria..pode fazer uma mini sapateira ou um mini balcão pra dar uma treinada...abração ..muuito obrigado pelas palavras Deus abençoe vc e toda a familia...ótima semana a todos ai
