FORRO PVC INSTALAÇÃO COM ALÇAPÃO E ISOLANTE TÉRMICO DE ISOPOR




Já havia mostrado aqui no blog a tempos atras, o processo de instalação de forro pvc,nesta postagem, faço uma reedição mais completa,apresentando algumas novidades dentre elas,a instalação de um alçapão, um recurso muito útil no caso de se precisar fazer algum tipo de manutenção entre o forro, o telhado ou laje e também um revestimento extra de isopor que funciona como um isolante térmico para deixar a temperatura do ambiente mais agradável e outras dicas praticas que serão mostradas no decorrer desse passo a passo,proporcionando um serviço mais ágil,perfeito e econômico. Não se espante com a quantidade de fotos, faço questão de que cada detalhe seja mostrado.



BATENDO O NÍVEL DO CÔMODO E FIXANDO AS MOLDURAS

O primeiro passo para se obter um forro plano é sem duvida criar quatro linhas horizontais perfeitas e isso é possível batendo o nível nos quatro cantos do comodo, se você tem duvidas de como isso é feito clic aqui

01

02

03

04

05

Agora com uma trena,faça a medida da largura do comodo para o recorte das molduras.

06


07

Os cortes deverão ser  feitos diagonalmente.


08
8a


CORTE DIAGONAL NA MOLDURAS COMO FAZER

Para fazer esse corte é simples, com um esquadro alinhe a parte de cima conforme a imagem 09...
09

perceba que na parte debaixo ficou uma brecha de 6 cm. fig 10

10

Encontre o meio e faça o corte com arco de serra,pode ocorrer de a sua moldura variar essas medidas.
11
12
13

14

15

16

A grande vantagem é que a outra peça que vai ser casada a essa não vai precisar fazer esse mesmo corte.
17

18

19

20

veja vídeo mais detalhado

video21

FIXANDO AS MOLDURAS USANDO OS PONTOS DO NÍVEL

Com base naqueles pontos que fizemos inicialmente, iremos agora usa los para fixar as molduras na parede.
22

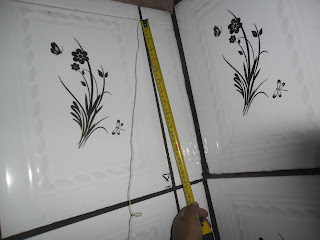

Meça do ponto de referencia até a altura que você deseja que fique o seu forro


23

Pegue um prego e estique uma linha ligando todos os cantos da parede.


24

25

Com base nesta linha, parafuse todas as molduras, voc?e pode usar ela como referencia acima ou abaixo da moldura.


25a

.
26

27

28

Assista vídeo mais detalhado:

video29


FIXANDO OS METALONS

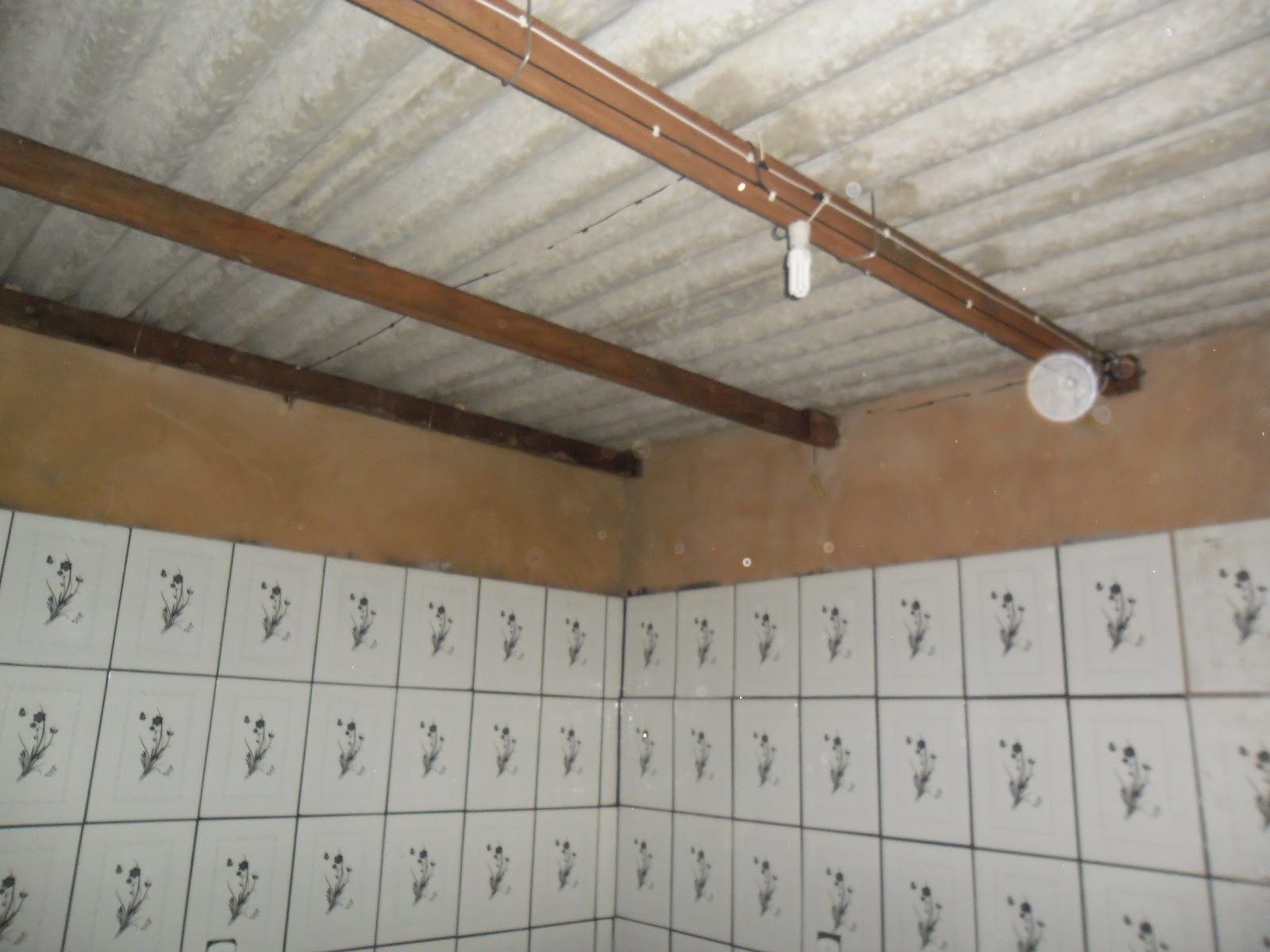

Os metalons a serem usados aqui são na medida de 20x20 dê preferencia aos metalons galvanizados, um detalhe muito importante na hora de fixar os metalons, é o sentido que deverão ser fixados em relação aos caibros ou vigotas,sempre no sentido oposto, isto permite explorar bem a distancia entre as peças, no caso estou colocando a uma distancia de 60 cm um do outro.

30
os metalons devem ser fixados no sentido oposto ao caibros e vigotas
30A
Deverão ficar a uma distancia de 60 cm um do outro
31

Para fazer o corte dos metalons meça a largura com uma trena,e se a medida for suponhamos 3 mt, corte as peças com pelo menos 3,20 cm, essa sobra será necessária para fazer a dobra na chapa e posteriormente se fixada na parede.
32

33


video34

Confira se a medida vai encaixar bem a largura do cômodo se preciso regule a largua na parte onde foi dobrada
35

Agora você irã cortar um pedaço de metalon que será usado para fixar o metalon principal no caibro ou vigora, faça um risco no metalom para conferir, procure explorar o máximo a fixação dos metalon principais nos caibros, não use de maneira nenhuma arame ou outro material flexível ,isto iria deixar o forro balançando com o movimento do vento que entra pela porta ou janela
36

37

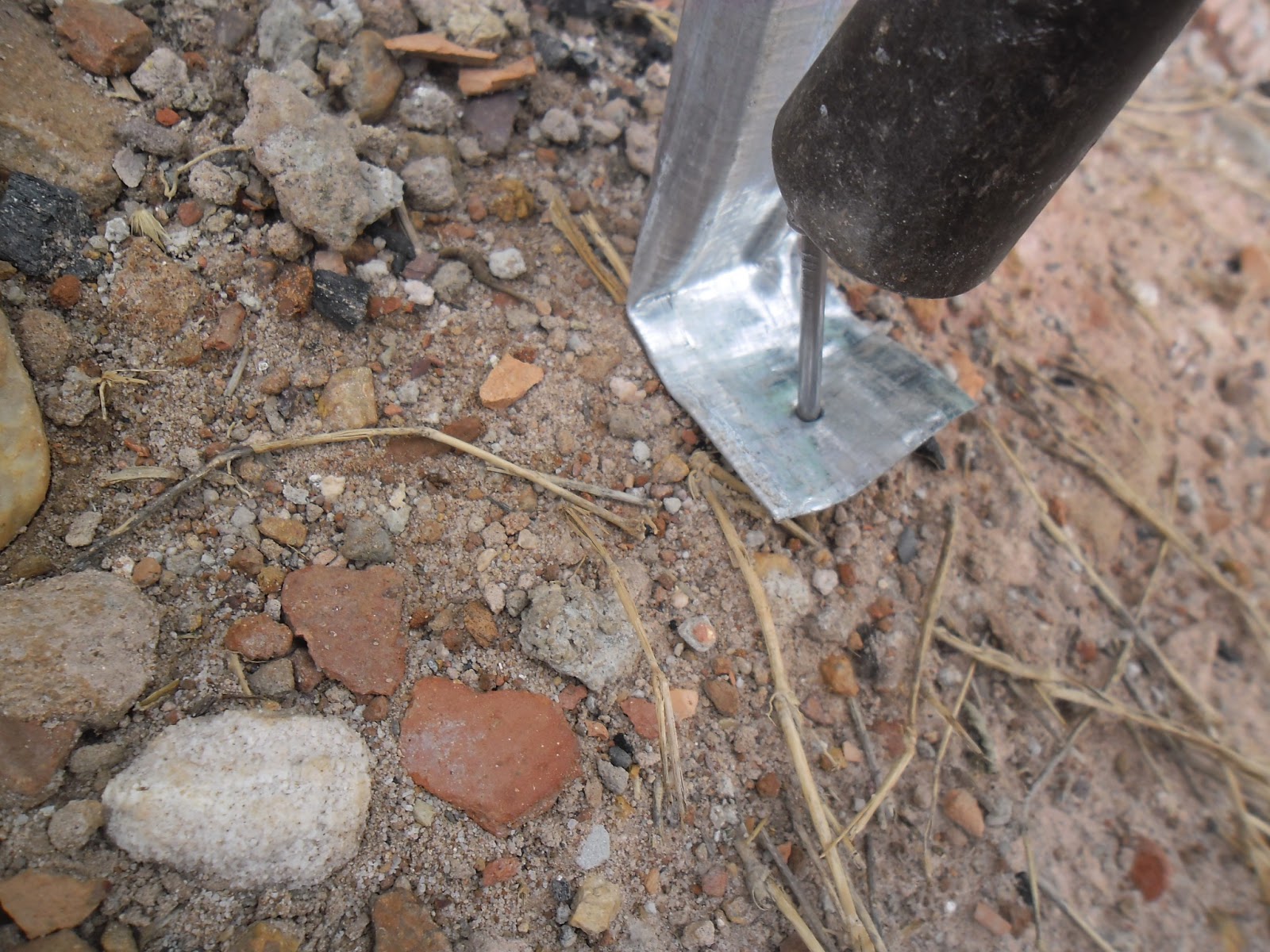

Depois de marcado remova o metalon e vamos fixar os suporte nele usando pregos de 17x27 e depois dobrando para travar a peça veja:

38

39

40

41

42
Essa é a visão do metalon principal ja com os suportes presos a ele
43
agora prenda ele com parafuso e bucha nas duas extremidades
44

45

46

47

48

49

50

Antes de pregar os suporte do metalon ao caibro,estique uma linha no meio do comodo e acima da moldura,para que as peças fiquem todas planas veja:

51

52
53

54

55

56

57

58

59

60


FIXAÇÃO DAS PLACAS DE PVC

As molduras e todos os metalons foram devidamente fixados e alinhados, partimos agora para a segunda etapa que é a fixação das placas de pvc, antes, veja simulação de como as peças são fixadas uma a outra.e logo na sequencia a instalação das peças no comodo,

61

62

63

64

65

66

67

68

69

70

71

72 arame galvanizado

73

74

75

Dica: o material de pvc perdeu muito qualidade, por isso é possível furar as placas de pvc com o próprio arame galvanizado.
76

77

78

A medida que for fixando as placas, fixe também as peças de isopor em cima,quanto mais grosso for o isopor melhor a retenção de calor.
Dica: use os próprios arames para fixar também as peças de isopor
79

80

81

82

83


video84
85

86



FIXAÇÃO DE LUSTRES BOCAIS VENTILADORES

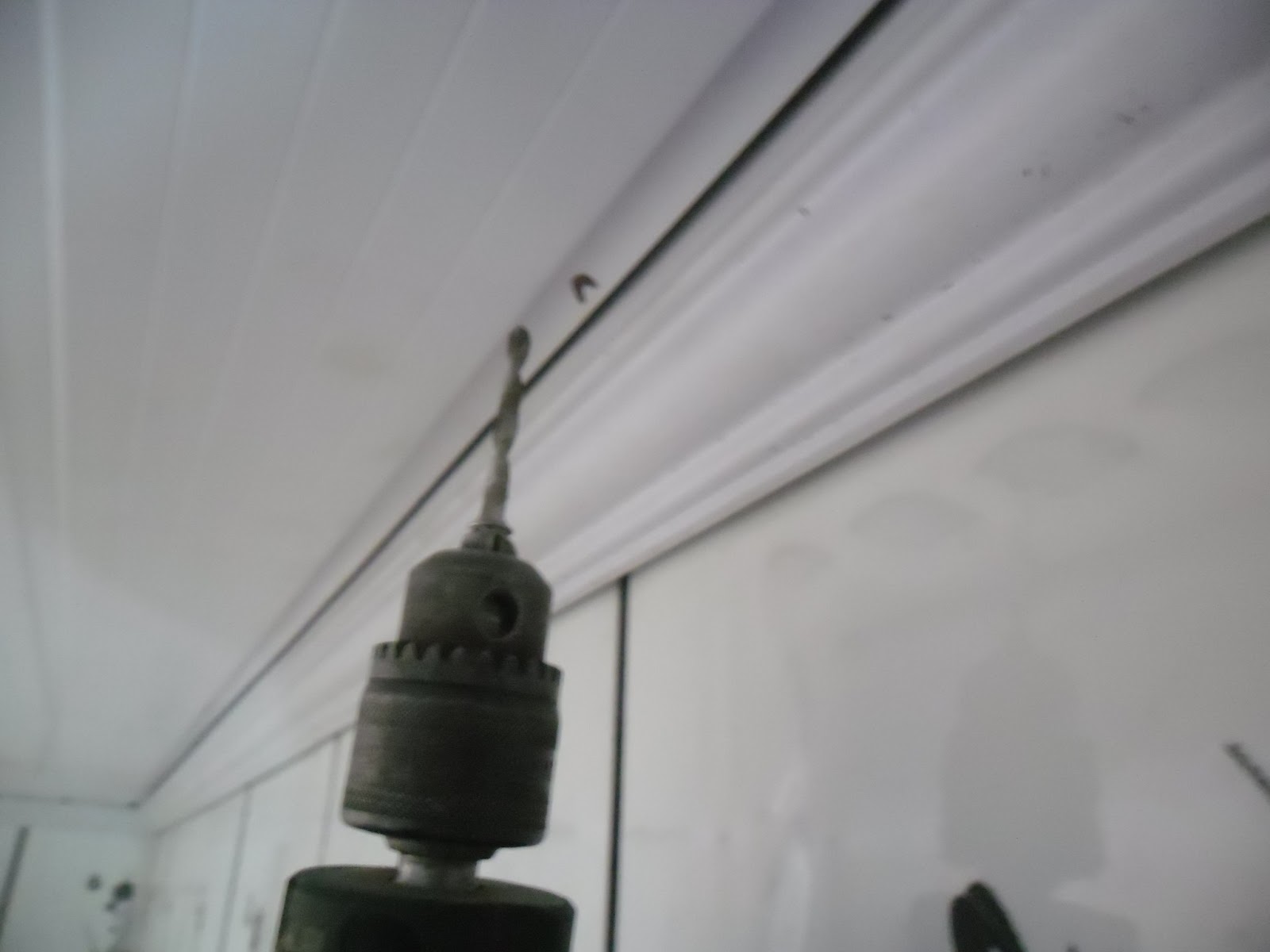

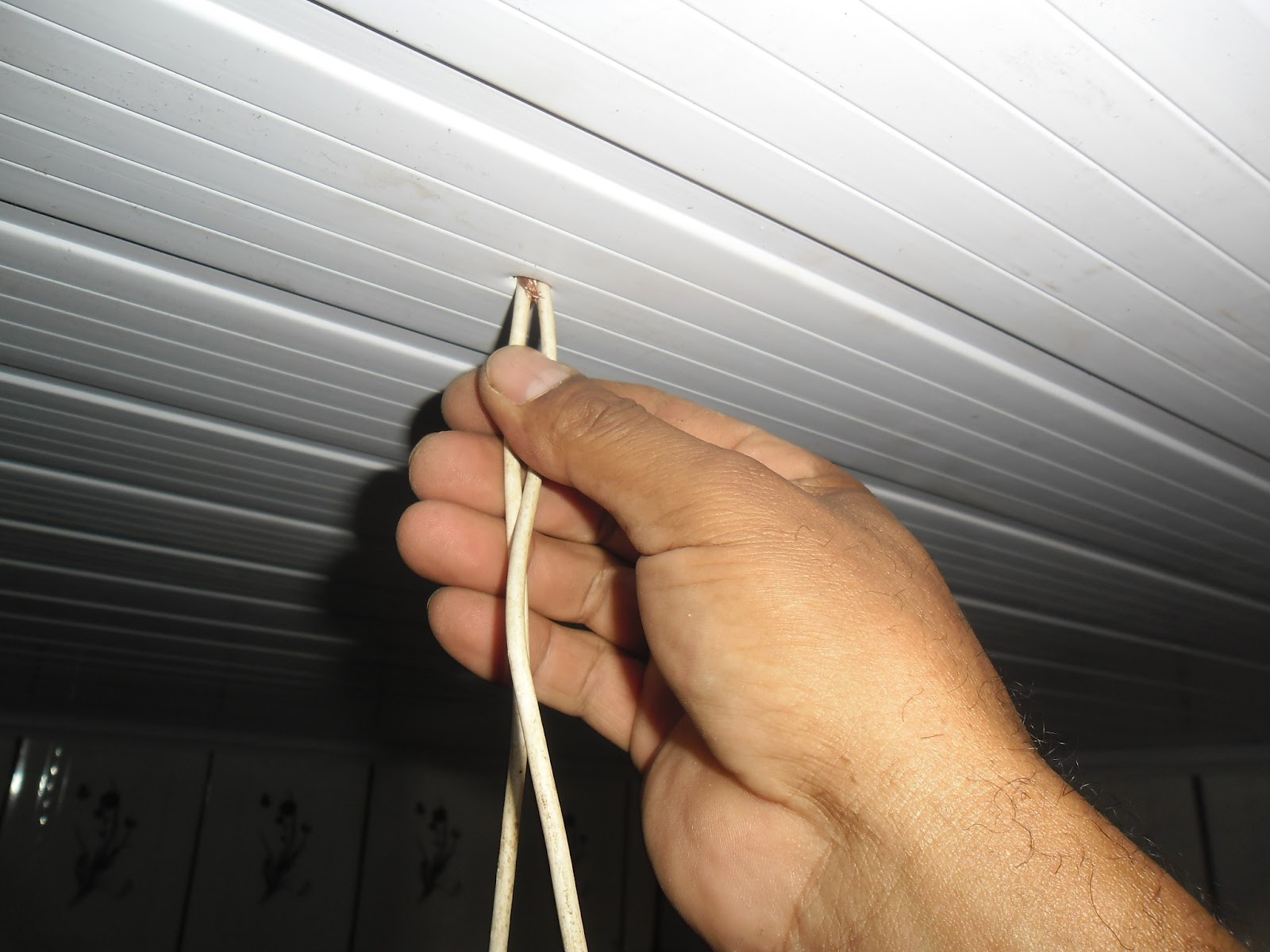

Inevitavelmente, haverá uma parte da instalação do forro em que você ira se deparar com  um lustre,um bocal, uma luminária, um ventilador e consequentemente você deverá remover, pois se isto não for feito, a lampada ira ficar entre o teto ou laje e o forro de pvc, para remover e reinstalar é muito simples, desligue a chave geral de energia, remova o parafuso de fixação,coloque a placa de pvc, fure a placa e com alxilio de uma broca para ferro fure e parafuse novamente a luminária ou bocal,emende os fios,isole,ligue a chave geral e dê prosseguimento a instalação, acompanhe imagens abaixo:

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

INSTALANDO O ALÇAPÃO
Escolhi essa parte do comodo para colocar o alçapão, mas ele pode ser instalado em qualquer outro lugar.
109

110

As placas que fazem o contorno do alçapão devem passar do metalon pelo menos uns 4 cm
que será necessário para o encaixe das molduras do alçapão.
111
11A


112

Depois meça o buraco do alçapão para o corte das molduras.

113

Estarei usando uma peça chamada: acabamento emenda ''H''
114

115

Depois de cortados todos os lados da moldura, remova essa parte mais larga com um estilete,essa parte removida é o espaço que vai acomodar a tampa do alçapão.


116

117

118

119

Recorte a tampa usando as próprias placas de pvc um pouco menor que a moldura e depois prenda suas laterais com um arremate ''U'' ou se preferir, use fita crepe.


120

121

122

123

124

Depois encaixe as molduras no espaço do alçapão, se preferir pode parafusar as peças pelo lado de dentro com parafusos pequenos que não ultrapasse o forro, pra evitar que ele fique a mostra.
125

126

127

128

129

130

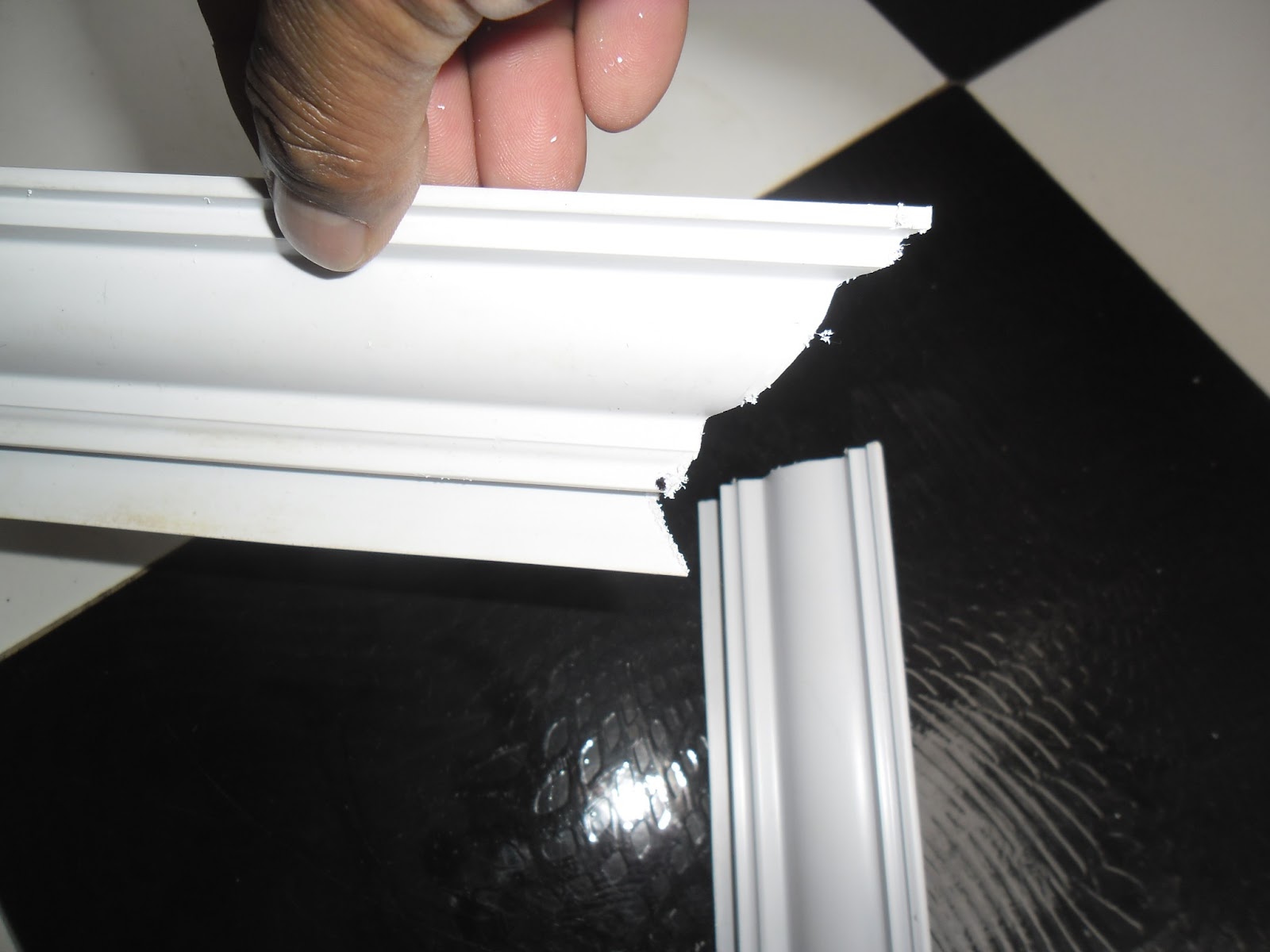

Perceba que foi feito um pequeno recorte nas pontas das molduras para que fiquem presas nas placas.
131

132

133

134

135

136

137

Encaixe a tampa.
138

139

140

141

142

143

video144

FIXANDO A PENÚLTIMA E ULTIMA PEÇA E ISOPOR

A fixação dessa última peça trouxe uma situação delicada,mas que veio em boa hora, isso porque pode ser essa a mesma situação que você poderá enfrentar, pois ao colocar essa penúltima placa, ela não vedou totalmente o forro deixando um espaço minimo que seria impossível a fixação com arame, mas acompanhe o que foi feito para resolver esse problema.

145

Perceba, que o forro não foi fechado totalmente ficou uma pequena brecha...
146

Para fixar faça o seguinte; Localize o metalon...

147

Marque com uma canetinha a localização do metalon

148

Use uma broca de ferro da espessura de um arrebite e fure a placa junto ao ferro,e depois com o auxilio de uma rebitadeira prenda o forro ao metalon...

149

150

151

152

video153

FIXANDO A ÚLTIMA PEÇA

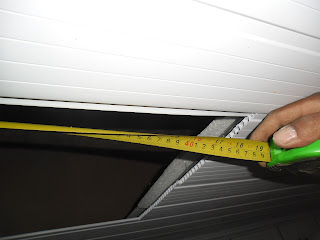

Agora iremos fixar a última peça do forro, perceba que ficou uma brecha minima.

154

155


Dica:Antes de fazer o recorte na placa de pvc que será instalada, meça e corte uma peça de tamanho pequeno somente para fazer uma simulação, lembre-se meça nas duas extremidades, pois pode haver uma variação do esquadro do comodo.

156

157

158

159

160

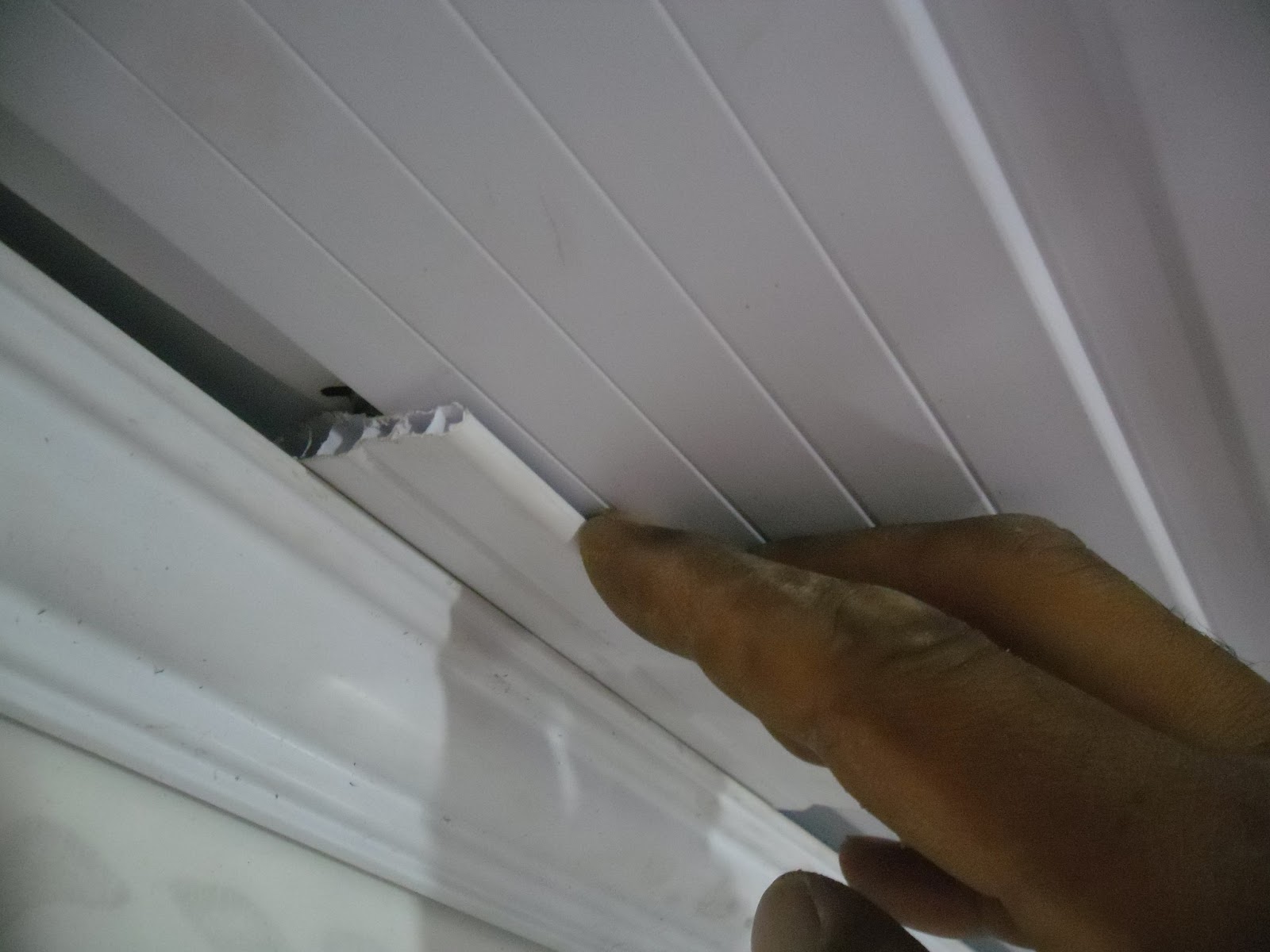

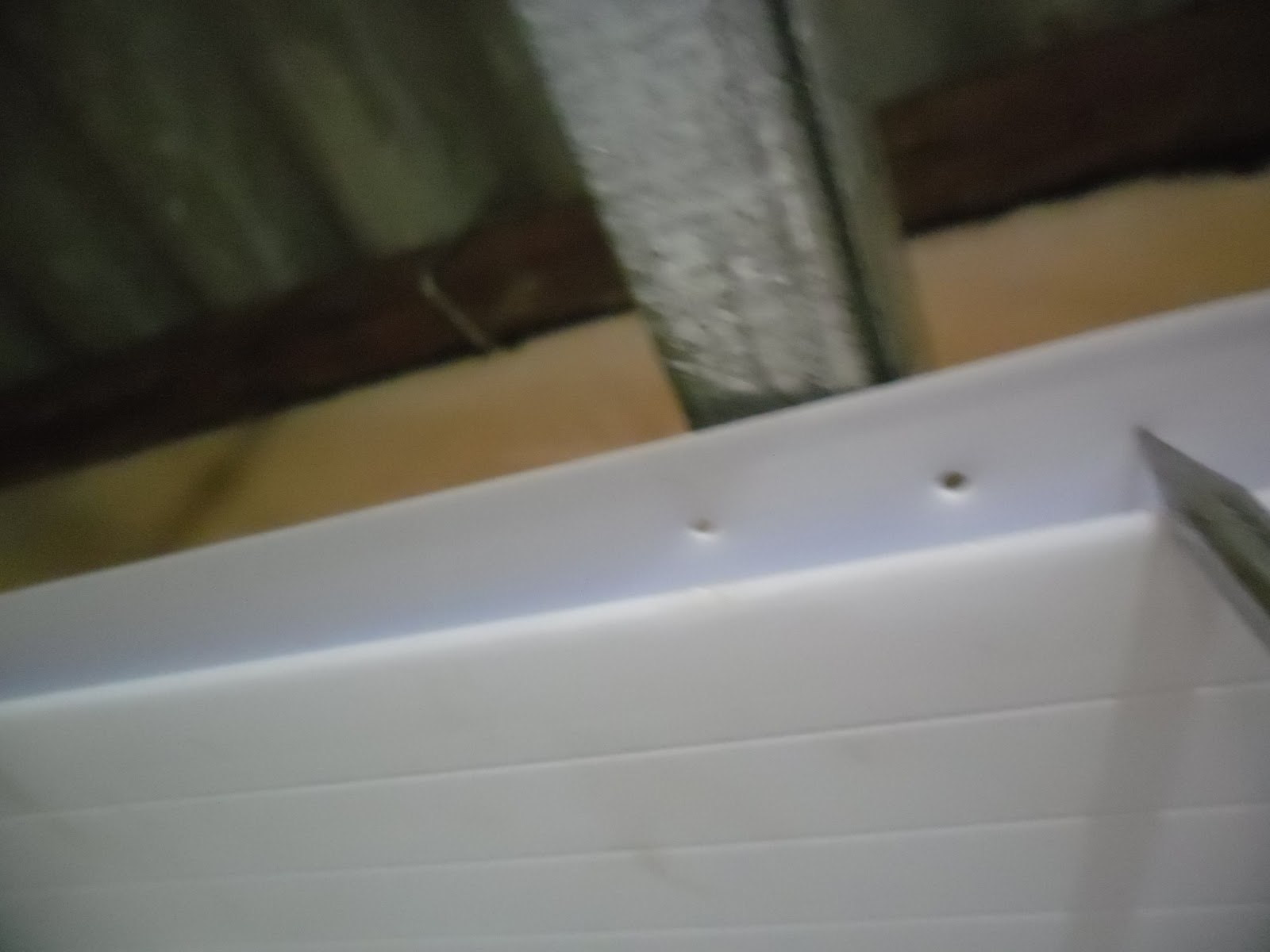

Use uma espatula ou um ferro chato e largo para auxiliar no encaixe da penúltima placa.


161

162

163

164

Certo do tamanho exato da placa conforme a simulação, iremos cortar a peça no tamanho real e fixa-la.
165

166


167


 veja vídeo abaixo
video168

Usando o alçapão, iremos colocar as ultimas placas de isopor para terminar o nosso serviço.
169

170

171

172
173

174


veja imagens e vídeo do serviço já finalizado

175

176

177

178


video

ABRAÇO A TODOS FIQUEM COM DEUS.
