CASINHA DE BONECAS,CASINHA DE CACHORRO FEITA DE PVC PASSO A PASSO

Desde que comecei a inventar peças em pvc o pessoal sempre me pedia para fazer um modelo de casinha de cachorro e também casinha de bonecas, dessas que crianças entram dentro para brincar.Com o passar do tempo e desenvolvendo alguns projetos como,o box em ''L'' ,a porta pivotante e a sapateira,percebi que já tinha suporte necessário para poder desenvolver esse projeto, e o resultado foi super satisfatório.
Então, tenho o prazer de compartilhar com vocês o passo a passo dessa casinha de bonecas que pode ser uma ótima opção pra presentear a quem ama ou quem sabe uma fonte de renda a quem se interessar, posso adiantar que seria um investimento de custo baixíssimo e de bom retorno...qual criança que não sonha em ter uma dessas não é verdade?
Embora se diga casinha de bonecas, isso não quer dizer que meninos não possam fazer parte da brincadeiras..com certeza pode se fazer estampas personalizadas para homens como fachadas camufladas,com imagens de esportes radicais ou até mesmo super heróis.Veja algumas imagens e vamos ao nosso passo a passo.








MATERIAIS USADOS NA ESTRUTURA DA CASINHA

Como esse é um projeto de amostra não vi a necessidade de se fazer uma casinha em tamanho muito grande, a medida dessa peça é de 1,20 cm de altura,01 mt de largura e 90 cm de profundidade,mas caso queira fazer em tamanho maior, aconselho a dar apenas uma reforçada na estrutura,usando umas conexões em ''T'' e canos a mais,veja a lista para estrutura:
01

02

12-joelhos esgoto liso de 40 mm
04 junção esgoto de 40 mm
06 joelhos esgoto de 40 mm
10 tamões de esgoto de 40 mm
2 1/2 de cano esgoto classe ''A'' de 40 mm
10 parafusos pequenos de 1 1/2 cm
obs: quando for comprar as conexões certifique de que todas as entradas são iguais,isso vai tornar as medidas mais perfeitas.

VISTA EXPLODIDA DA ESTRUTURA PARTE FRONTAL e montagem

03

Comece a montagem da esquerda para direita encaixando as peças no sentido vertical e depois horizontal,assim fica mais fácil o encaixe das peças.

04

video05

não se preocupe com o esquadro da peça, as conexões naturalmente se encarregarão dessa parte,mas é importantíssimo que o local onde ela está sendo montada seja uma superfície o mais plana possível.
06


VISTA EXPLODIDA PARTE TRASEIRA e montagem

07

08

video09
10

obs: caso queira uma janela e porta na parte traseira, faça a mesma conexão que foi feita na parte frontal


Após montada as parte frontal e traseira coloque uma em frente a outra para conferir se as medidas são as mesmas, é importante que as medidas estejam perfeitas para evitar que a casinha fique torta.
11

12

13


UNINDO FRENTE E FUNDO DA CASINHA(profundidade)

Para fazer a união da frente e fundo dessa casinha será necessário confeccionar uma peça que sem dúvidas é uma das mais importantes,essa peça foi criada por mim quando da necessidade de montar um box em ''L'' usando conexões de pvc,eu dei a ela o nome de joelho triplo, que nada mais é que a união de um joelho com um tampão através de um ou dois parafusos, veja abaixo a confecção dessa peça e a união da frente e fundo de nossa casinha.

14.esse é o joelho triplo

15.união de um tampão

16

17.com um joelho
18.ambos furados com um prego quente

19
20


21.e unidos com 01 ou 02 parafusos.

Para unir as peças, coloque uma de frente para a outra

22

 Depois vamos fixar o tampão nos pontos de contato das duas.

23
24

25
26


27

28

29

30

 Perceba que as peças foram unidas em 5 pontos de contato.

31

32

 obs: Caso você opte em fazer uma casinha maior que essa, eu sugiro que se faça reforço nessa estrutura adicionando algumas conexões em ''T'' a mais veja imagem abaixo:


33


MATERIAL USADO NO REVESTIMENTO DA CASINHA

Agora chegou a parte de se colocar uma roupagem na estrutura,vou me limitar a passar a lista de material que será usado nessa parte,não falando em medidas,mesmo porque o tamanho dela vai ser feito de acordo com a intenção de cada um quanto ao uso,se para casinha de bonecas ou casinha para cachorros.veja:
Placas de pvc
02 puxadores (para janela e porta)
02 dobradiças
arremate ''U''
Moldura
parafusos pequenos 1 1/2 cm


REVESTIMENTO DA CASINHA COM PLACAS DE PVC

Essa foi a maneira mais prática para fazer o revestimento de nossa casinha, as placas foram encaixadas através do arremate ''U'' que por sua vez foi fixa nas colunas da casa por meio de parafusos,mas dou a opção de se usar o mesmo esquema que foi feito na sapateira-baú de pvc, clic aqui e veja o processo de roupagem.
34
35

 A parte vermelha representa os locais onde vão ser fixadas os arremates ''U''


36

37

38

 Os arremates deverão formar um ''L'' nas colunas da casa


39

40

 Use uma chave pontiaguda para fazer o furo no arremate e no cano de pvc.


41.


42

43

44

 Se preciso, use até 3 pontos de fixação ou mais dependendo do tamanho da peça que será feita.
45

46

video47

48
49

50

video51

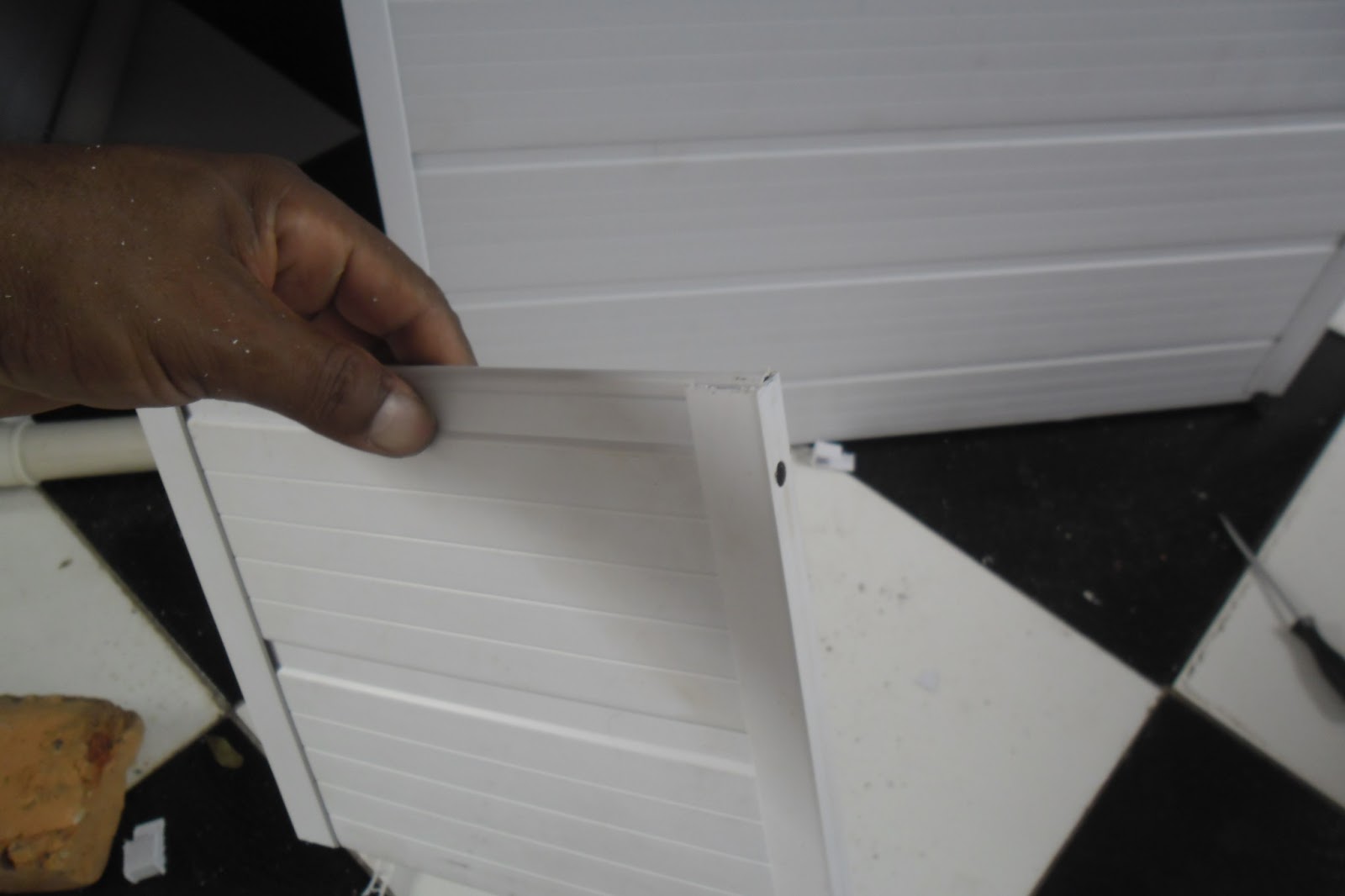

 ENCAIXANDO AS PLACAS DE PVC NOS ARREMATES

52


53

54

55

56

57

58

59

60

61

62

63

64

65

66
67

68

69

70

71

72

73

74

75

video76

77

78

79

80

81

82

83

84


 FIXANDO O TELHADO NA CASA

Para fixar a parte do telhado da casa faça da seguinte forma;junte todas as placas que irão revestir o telhado e apoie sobre a estrutura centralizando bem, faça uso da fita crepe para auxiliar na fixação...

85

86

 Perceba que a peça não foi fechada até o topo, isso é necessário para o processo de fixação.
87

88

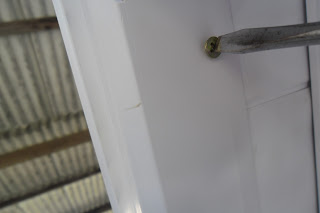

Agora parafuse essa peça em 02 pontos unindo no cano de pvc e na moldura que segura o triangulo da casa...
89

90

 Agora remova as demais peças que ficaram abaixo da que foi fixada...


91

 E logo em seguida parafuse essa mesma peça nos dois pontos abaixo


92

93

94

Depois vá encaixando as demais peças e parafusando apenas na parte inferior ,uma vez que a parte de cima  já é fixa naturalmente por encaixes que são próprios dos forros de pvc.


95

96
97

98

99

100

 Essa calha é feita cortando uma moldura e aproveitando apenas o ''L'' dela


101

102

103

104
105

106

107



video108


Obs: esse processo pode ser feito de baixo pra cima, a grande vantagem é que os parafusos que ficarão embutidos no forro , não se preocupe com a fixação da primeira e ultima peça, pois será colocada uma moldura que se encarregará de fixar essas peças.

INSTALANDO PORTA E JANELA

Como havia dito, a quantidade de porta e janela da casa vai de acordo com a necessidade de cada um,nesse modelo optei por fazer apenas na parte frontal da casa, veja como é feita:

109

110

111

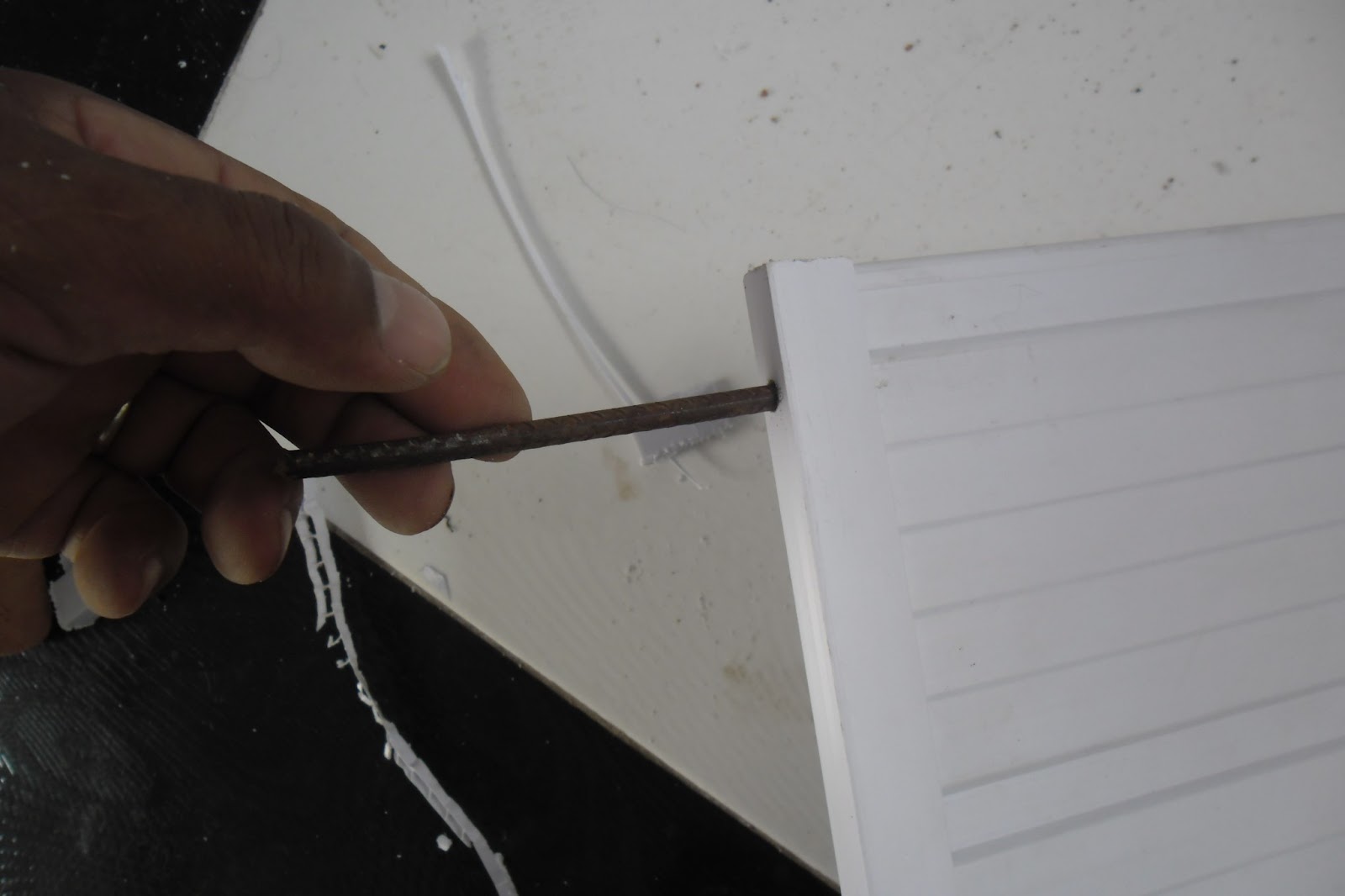

 Você pode fazer essas perfurações com ferro de estribo aquecido no fogo.


112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

ASSISTA O PASSO A PASSO DESTA PEÇA EM VIDEO POSTADO NO YOUTUBE:


OBRIGADO A TODOS PELA VISITA,COMENTE E SIGA O BLOG,DEUS ABENÇOE A TODOS
