FECHADURA PARA PORTA DE MADEIRA COMO ASSENTAR PASSO A PASSO FAÇA VOCÊ MESMO

Em postagens anteriores mostrei como preparar e assentar porta e portal de madeira,e ficou faltando a parte da instalação da fechadura,após receber alguns Email, resolvi hoje tirar um tempo para mostrar aos colegas o passo a passo,pode ser que exista técnicas mais eficazes para fazer esse tipo de serviço,porem fiz uma busca na net e não encontrei informações muito precisas sobre o tema, caso você tenha sugestões para melhorar o conteúdo essa postagem esteja a vontade para  comentar.Desde já agradeço os colega Odenir Antonio hedeblan e Robson shimitz pelas dicas
Veja abaixo fotos e logo no final um vídeo postado no youtube.


REMOVER OU NÃO REMOVER A PORTA?

Fica a seu critério remover ou não a porta para esse processo de colocação da fechadura, eu preferi deixar ela no portal mesmo para adiantar o serviço, mas caso você queira remover a porta é muito simples veja:

01 basta localizar as dobradiças e...


02 ..com um prego grande remover os pinos...


03 ..e ela se solta facilmente.

 FAZENDO O BURACO NA PORTA

A primeira coisa que iremos fazer  será pegar do nosso kit de fechadura, a parte maior, ou seja o corpo principal de nossa fechadura e colocar ela pela parte externa da porta e com o auxilio de um lápis ou canetinha, fazer um traço onde iremos delimitar a área do miolo da porta que iremos  furar,veja imagens e vídeo:

04

05

06

07

08

09

Reforce a marcação pelo lado do miolo da porta pra facilitar o trabalho.

10

11

12

Perceba que pela espessura do corpo da fechadura que será preciso fazer um furo bem menor que a largura da porta deixando isento as placas finas que envolvem a porta.

13

14


Use para esse serviço uma broca chata para medeira de 1/2, essa peça é excelente pra esse tipo de trabalho.

15

Prenda normalmente em uma furadeira.

16

17

A profundidade a ser feita na porta deverá ser a mesma da nossa peça que ali será encaixada,o amigo Odenir Antonio dá uma sugestão de marcar na broca a profundidade a ser feita usando o próprio corpo da fechadura, você pode fazer isso usando uma canetinha pra marcar a broca.

18

19

Faça vários furos um ao lado do outro para que fique mais fácil uni-los depois.

20

21

22

Com auxilio de um formão vá aos poucos modelando o buraco.


23

24

Coloque o corpo de nossa fechadura e certifique que ela entrou suavemente,pois se ela entrar muito forçada pode ocorrer de a lamina que trava a porta fique prendendo.

24a

Feito o buraco e colocada a peça, faça um teste, feche a porta e veja se ela não está pegando no portal,pois pode ocorrer de o espaço entre a porta e o portal não ser suficiente para acomodar a fechadura.

25

No meu caso a fechadura ficou pegando no portal, se isso ocorrer com você faça o seguinte:feche a porta até o limite que for possível....


26

...depois marque com uma caneta ou lapis  a parte da peça que fica no miolo.

27

28

Depois com auxilio de um formão, aprofunde uma cava mais ou menos da espessura de nossa peça da fechadura.
29

30

31

Recoloque a peça .
32

33
 De maneira que ela se comporte dentro dessa cava que criamos,para que ela fique no mesmo nivelamento do miolo da porta.
34

Feche a porta novamente e certifique de que ela está fechando suavemente.por enquanto ainda não iremos parafusar essa peça.

35

36

FAZENDO OS FUROS DA MAÇANETA E DO TAMBOR DA CHAVE

Agora passamos para a outra fase, onde iremos fazer os furos da maçaneta e do miolo das chaves, para isso iremos usar a mesma marcação que fizemos no começo  para poder ter uma noção de onde os furos deverão ser feitos,veja:

37

Usei esse prego porque estava só em casa e não tinha como segurar e filmar,mas se você tiver alguém para auxiliar será bem mais fácil.


38

39

40

41

42

43

44
Você pode perfurar a porta até vazar do outro lado, faça um furo reto para facilitar o trabalho depois na hora de fixar as peças
45

46

Encaixe a peça e certifique de que o milo e o trinco irão entrar suavemente,veja:

47

48

49

50

51

52

53

54

55

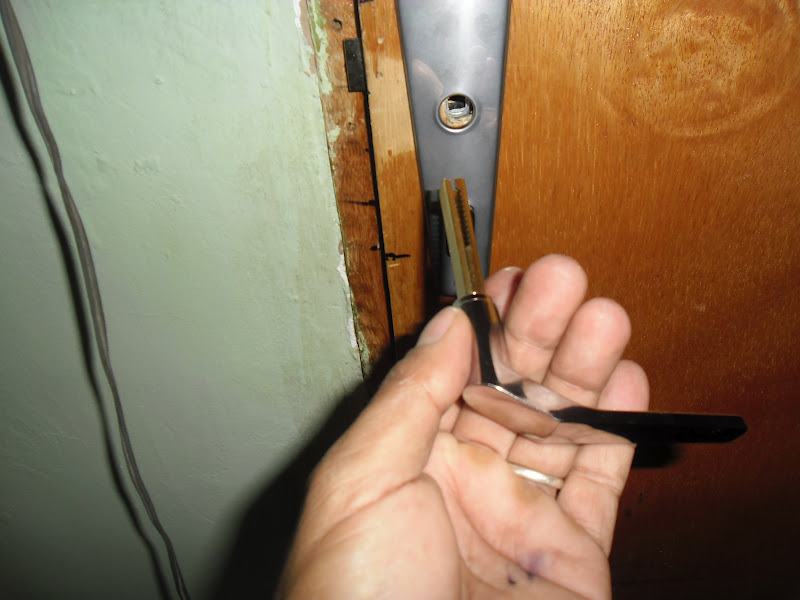

o próximo passo é travar o milo das chaves no corpo da fechadura,perceba que na parte debaixo do bojo existe um furo rosqueado...

56
  ...esse furo deve ficar alinhado com o furo do corpo da fechadura...
57

58

 ...e depois fixado com esse parafuso,que ja vem acompanhado com o nosso kit.


59

60

61

62
 FIXANDO O CORPO DA FECHADURA

Após prender o bojo das chaves ja podemos fixar o corpo da fechadura

63


64

 Caso esteja muito duro de entrar o parafuso, faça um pequeno furo com um prego,para depois fixar o parafuso, isso vai facilitar caso o miola da porta seja muito duro,veja:

65

66

67

  INSTALANDO A TRAVA DO PORTAL

Vamos agora fixar a trava que prende as linguetas do trinco e da tranca no portal

68
 OBS: CORREÇÃO, A ABA DESSA TRAVA FICAR VOLTADA PARA O  LADO ESQUERDO,VOLTADO PARA A PORTA.
69

70

Para fazer a marcação, coloque a trava junto a peça que ja está fixa na porta, depois com uma canetinha ou lápis faça um ponto para podermos fazer a demarcação dos furos,veja:

71

72

73

74

75

76

77

 Agora use o formão ou a broca chata para fazer o furo, lembre que esses furos deverão ser mais profundo para acomodar a lingueta em toda sua extensão,cuidado para que a broca não vá muito alem do portal para não correr o risco de estraga-la,veja:

78

79

80

 Para parafusar essa peça use a mesma técnica do prego usada anteriormente, veja:

81

82

83

84

 Veja se a a porta está fechando suavemente sem pegar em nada, caso seja preciso faça uma cava com formão para acomodar a trava.


85

FIXANDO PAINÉIS OU ACABAMENTO DA FECHADURA

Finalizando o nosso trabalho, iremos agora fixar os painéis ou acabamento do kit de fechadura,lembrando que essas peças vem revestidas de uma camada plástica que poderá ser removida,veja:

86

87

  Remova o trinco e as chaves ...


88
 ...coloque os painéis..
89

90
 ..recoloque o trinco....
91

92

93
 ...parafuse o painel.
94

FIXANDO A MAÇANETA EXTERNA

A maçaneta externa vem com um pequeno furo que devera ser travado com um pino que acompanha o kit,para isso basta acoplar essa maçaneta na extensão da outra e depois travar dando suaves batidas para crava-lo veja:

95

96

97

98

99
O serviço está terminado, caso você conheça alguma ferramenta ou técnica que ajude neste processo de instalação de fechadura deixe o seu comentário ou sugestão.


veja video postado no youtube:
